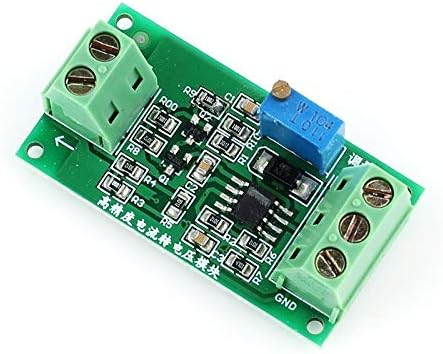

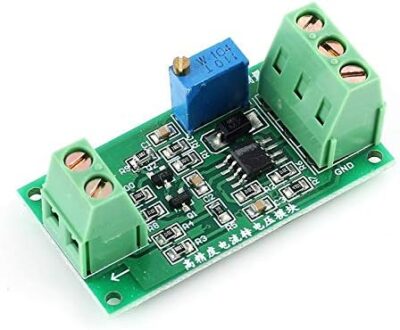

MÓDULO CONVERSOR CONVERTIDOR CORRIENTE A VOLTAJE 4-20MA A 0-5V

$11,99

Especificaciones.

•    Tensión de Alimentación:   5 VDC
•    Corriente de Entrada:   4 – 20 mA
•    Tensión de Salida:   0 – 5 VDC
•    Temperatura de Operación:   -20 – 60 °C
•    Error Máximo de Salida:   10 mV
•    Precisión:   ± 0.5 %
•    Tiempo de Respuesta:   <10 ms
•    Dimensiones:   43*26 mm
•    Peso:   11 gramos

19 disponibles

Descripción

Con este módulo podemos convertir las señales de corriente en voltaje y poder realizar la lectura desde un microcontrolador o PLC.

De esta forma podemos hacer lectura de sensores o equipos con salida de corriente de forma rápida y fácil, el módulo nos permite ajustar los voltajes y tener un rango de voltaje adecuado para nuestro microcontrolador.

El rango de voltaje de salida es ajustable, con un potenciómetro(ZERO) se ajusta el voltaje para la corriente mínima (0 o 4mA) y con el otro potenciómetro(SPAN) se ajusta el voltaje de salida para la corriente máxima(20mA).

El módulo posee conectores tipo borneras. En su entrada soporta corrientes de 4 – 20 mA, comúnmente usado por muchos sensores en la industria, mientras que en la salida entrega 0 – 5 VDC, proporcional a la entrada. Posee un potenciómetro para ajustar y calibrar el voltaje de salida.

El rango de salida se selecciona con dos jumper, rango 2.5V (jumper 3-4), rango 3.3V(sin jumpers), rango 5V (jumper 1-2 y jumper 3-4) y rango 10V (jumper 1-2), cada ves que se cambia de rango, es necesario volver a ajustar tanto el ZERO como el SPAN.

Características:

•    Tensión de Alimentación: 5 VDC
•    Corriente de Entrada: 4 – 20 mA
•    Tensión de Salida 0 – 5 VDC
•    Temperatura de Operación: -20 – 60 °C
•    Error Máximo de Salida: 10 mV
•    Precisión: ± 0.5 %
•    Tiempo de Respuesta: <10 ms
