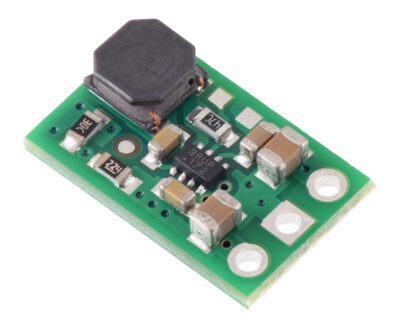

REGULADOR DE VOLTAJE POLOLU 12V STEP UP U3V16F12 1,5A ELEVADOR
$14.49
- Voltaje de salida: 12 V con 4% de precisión
- Voltaje de entrada: 1,3 V a 16 V (Nota: el voltaje de arranque mínimo es de 2,7 V)
- Límite de corriente de interruptor de 2 A
- Corrientes de entrada continuas típicas de hasta alrededor de 1,5 A
- Protecciones integradas: Apagado por exceso de temperatura, Bloqueo por bajo voltaje
- Tamaño compacto: 3,1 × 8,1 × 3 mm
- Peso: 0,4g
10 disponibles
Descripción
Detalles para el artículo #4945
Dimensiones
Tamaño: | 0.32″ × 0.515″ × 0.1″ 1 |
---|---|
Peso: | 0,4 g 1 |
Especificaciones generales
Tensión mínima de funcionamiento: | 1,3 V 2 |
---|---|
Tensión máxima de funcionamiento: | 16 V 3 |
Corriente máxima de entrada: | 2 A 4 |
Tensión de salida: | 12 voltios |
¿Protección contra voltaje inverso?: | norte |
Marcas de identificación
Códigos de desarrollo de PCB: | reg30a |
---|---|
Otras marcas de PCB: | 0J13922 |
Descripción general
![]() |
La familia U3V16Fx de reguladores de voltaje boost (elevadores) genera voltajes de salida más altos a partir de voltajes de entrada tan bajos como 1,3 V. ( Nota: el voltaje de arranque mínimo es de 2,7 V; consulte la sección de conexiones para obtener más detalles). Son reguladores de conmutación (también llamados fuentes de alimentación de modo conmutado (SMPS) o convertidores de CC a CC) y tienen una eficiencia típica entre el 85 % y el 95 %.
Los reguladores limitan activamente las corrientes de entrada instantáneas a 2 A cuando se aumenta, y las corrientes de entrada de hasta alrededor de 1,6 A normalmente se pueden mantener durante muchos minutos sin activar el apagado térmico, aunque el rendimiento real depende de los voltajes de entrada y salida, así como de factores externos. como la temperatura ambiente y el flujo de aire. Para los reguladores de refuerzo, la corriente de salida es igual a la corriente de entrada multiplicada por la eficiencia dividida por la relación de refuerzo de VOUT a VIN, por lo que cuanto más aumente, menor será la corriente de salida máxima (consulte la sección de corriente de salida continua máxima a continuación para conocer el rendimiento ) . gráficos).
Estos reguladores cuentan con una variedad de protecciones integradas, que incluyen limitación de corriente de entrada ciclo por ciclo, bloqueo por bajo voltaje y apagado por exceso de temperatura.
Advertencia: este regulador elevador utiliza la topología típica que conecta la entrada a la salida a través de un inductor y un diodo, sin nada que interrumpa por completo esa ruta de corriente. Por lo tanto, el voltaje de entrada pasará a la salida incluso cuando el regulador esté desactivado, y la exposición a cortocircuitos u otras cargas excesivas dañará el regulador. Este regulador tampoco tiene protección contra voltaje inverso.
![]() |

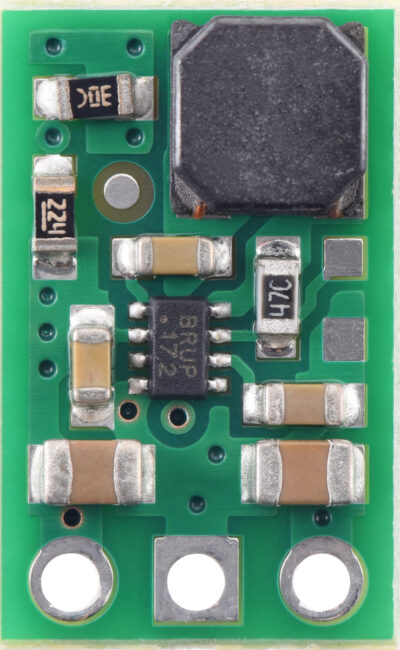

Regulador de voltaje elevador de 12 V U3V16F12, vista superior. |
---|
Características y especificaciones
- Voltaje de salida: 12 V con 4% de precisión
- Voltaje de entrada: 1,3 V a 16 V (Nota: el voltaje de arranque mínimo es de 2,7 V)
- Eficiencia típica del 85 % al 95 %, según el voltaje de entrada, el voltaje de salida y la carga (consulte el gráfico de eficiencia a continuación)
- Frecuencia de conmutación: ~1,2 MHz bajo cargas pesadas
- Modo de ahorro de energía que aumenta la eficiencia de carga ligera al reducir la frecuencia de conmutación
- Corrientes de reposo típicas sin carga por debajo de 1 mA (consulte el gráfico de corriente de reposo a continuación)
- Límite de corriente de interruptor de 2 A
- Corrientes de entrada continuas típicas de hasta alrededor de 1,5 A (consulte el gráfico de corriente de salida continua máxima a continuación)
- Tolera el voltaje de entrada por encima del voltaje establecido de salida (la salida rastreará la entrada, consulte la sección de conexiones para obtener más detalles)
- Protecciones integradas:
- Apagado por exceso de temperatura
- La función de arranque suave limita la corriente de entrada y aumenta gradualmente el voltaje de salida
- Bloqueo por bajo voltaje
- Tamaño compacto: 0,515″ × 0,32″ × 0,1″ (13,1 × 8,1 × 3 mm)
- Peso: 0,4g
Conexiones
![]() |
El voltaje de entrada, VIN , debe ser inicialmente de al menos 2,7 V y no debe exceder los 16 V. Una vez que el regulador está encendido, el VIN puede caer hasta 1,3 V y el regulador seguirá funcionando. Tenga en cuenta que si VIN es mayor que VOUT, el voltaje de entrada más alto aparecerá en la salida, lo que podría ser peligroso para su carga conectada si no puede tolerar ese voltaje más alto. Por lo general, el regulador en sí debería ser capaz de tolerar tales voltajes de transferencia siempre que no excedan los 16 V y la carga no intente extraer corrientes a través del regulador que estén más allá de lo que el regulador puede soportar.
VOUT es el voltaje de salida regulado. La función de arranque suave del regulador aumenta gradualmente el voltaje VOUT en el arranque para limitar el consumo de corriente de irrupción. Los reguladores U3V16Fx no tienen protección contra cortocircuitos, por lo que podrían dañarse si se exponen a cortocircuitos de salida o cargas excesivas.
Las conexiones están etiquetadas en la parte posterior de la placa de circuito impreso y están dispuestas con un espacio de 0,1″ a lo largo del borde de la placa para compatibilidad con placas de prueba sin soldadura , conectores y otras disposiciones de creación de prototipos que utilizan una rejilla de 0,1″. Puede soldar los cables directamente a la placa o soldar en la tira de cabecera macho recta de 1 × 3 o en la tira de cabecera macho en ángulo recto de 1 × 3 que se incluyen.
|
|
|
Eficiencia típica
La eficiencia de un regulador de voltaje, definida como (Fuera de potencia)/(Entrada de potencia), es una medida importante de su rendimiento, especialmente cuando se trata de la duración de la batería o el calor.
![]() |
Corriente máxima de salida continua
La corriente de salida máxima alcanzable es aproximadamente proporcional a la relación entre el voltaje de entrada y el voltaje de salida. Además, la corriente de salida máxima puede depender de otros factores, incluidos la temperatura ambiente y el flujo de aire. El siguiente gráfico muestra las corrientes de salida continuas máximas típicas que estos reguladores pueden proporcionar a temperatura ambiente sin flujo de aire forzado ni disipación de calor.
![]() |
Durante el funcionamiento normal, este producto puede calentarse lo suficiente como para quemarlo. Tenga cuidado al manipular este producto u otros componentes conectados a él.
Corriente de reposo
La corriente de reposo es la corriente que utiliza el regulador para alimentarse a sí mismo, y el siguiente gráfico muestra esto para las diferentes versiones del regulador en función del voltaje de entrada.
![]() |
Picos de voltaje LC
Al conectar el voltaje a los circuitos electrónicos, la oleada inicial de corriente puede causar picos de voltaje dañinos que son mucho más altos que el voltaje de entrada. En nuestras pruebas con esta familia de reguladores conectados con cables de alimentación típicos (clips de prueba de ~30″), encontramos que los voltajes de entrada de hasta 9 V generalmente no causaban picos lo suficientemente altos como para dañar el regulador en sí, pero incluso los voltajes de entrada más bajos causaron picos que aún podrían ser problemáticos para los reguladores de refuerzo que funcionan con un voltaje de entrada cercano al voltaje de salida establecido, ya que los voltajes de entrada por encima del voltaje de salida establecido se propagarán a la salida y podrían dañar los circuitos alimentados por el regulador. Se puede agregar un condensador electrolítico (33 μF es un buen punto de partida) cerca del regulador entre VIN y GND para ayudar a suprimir estos picos.
